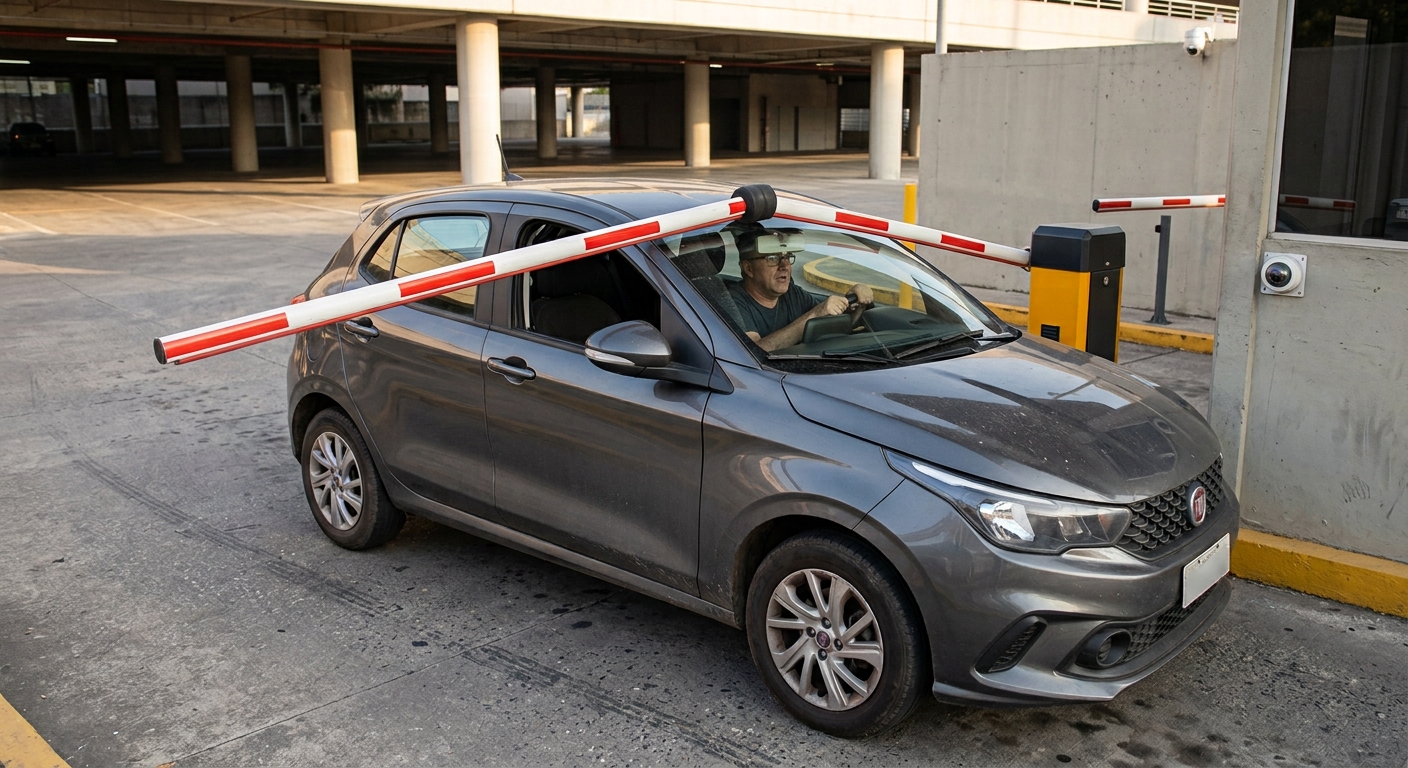

Portão fechando sobre o veículo: como evitar acidentes?

O morador é identificado, o sistema autoriza a entrada e o portão abre normalmente. Enquanto o carro ainda atravessa o vão, a folha começa a fechar.

Nesse momento, pouco importa se a Tag, a placa ou a face foram reconhecidas corretamente. O controle de acesso cumpriu sua função, mas a passagem não foi protegida como deveria.

Evitar esse tipo de acidente exige olhar para o conjunto: fotocélula, laço indutivo, outros dispositivos de proteção, lógica da central, tempo de fechamento, condição mecânica do portão e manutenção.

Resposta curta: como evitar que o portão feche sobre o veículo?

O condomínio precisa de uma automação projetada para detectar obstáculos e veículos durante toda a zona de risco, reagir de forma segura e ser testada periodicamente nas condições reais da garagem.

Fotocélula e laço indutivo podem complementar a proteção, mas não são intercambiáveis. A fotocélula percebe a interrupção de um feixe em determinada altura. O laço indutivo detecta a presença de massa metálica sobre uma área do piso. Cada um pode ter pontos cegos.

Também não basta aumentar o tempo de fechamento. Tempo maior pode reduzir a pressa, mas não substitui sensores, lógica de segurança e manutenção. A configuração correta depende do tipo de portão, do automatizador, da geometria da entrada e dos dispositivos compatíveis indicados pelo fabricante.

Se o portão já fechou sobre um veículo, começou a se mover com alguém na passagem ou deixou de reagir a um sensor, o uso deve ser interrompido até avaliação de um profissional qualificado.

O portão não pode depender apenas de o motorista atravessar rápido o suficiente.
Ponto-chave

O controle de acesso não controla sozinho o movimento do portão

É útil separar o processo em cinco etapas:

Identificação: Tag, LPR, facial, controle remoto ou aplicativo identifica uma credencial.
Autorização: o sistema decide se aquele acesso pode acontecer.
Acionamento: um comando é enviado ao automatizador.
Passagem: sensores precisam acompanhar a presença e o movimento do veículo.
Fechamento: a central executa o movimento conforme sua configuração e os sinais recebidos.

Um problema pode aparecer mesmo quando as três primeiras etapas funcionam perfeitamente. Por exemplo, o sistema autoriza o carro e envia o comando de abertura, mas a fotocélula está desalinhada ou o laço não detecta determinada moto.

Por isso, a investigação de um acidente ou quase acidente não deve terminar com a pergunta “o acesso foi liberado?”. É necessário descobrir qual componente mandou fechar, quais sensores estavam ativos e como a automação respondeu enquanto o veículo atravessava.

Fotocélula, laço indutivo e outros dispositivos: qual é a função de cada um?

Componente	O que ele percebe ou executa	O que não deve ser presumido	Risco quando há falha ou projeto inadequado
Fotocélula	Interrupção do feixe entre transmissor e receptor	Que todo o veículo estará sempre na altura do feixe	Partes do veículo podem ficar fora da linha detectada
Laço indutivo	Presença de massa metálica sobre uma área do piso	Que detectará igualmente qualquer carro, moto ou trajetória	Veículos menores ou fora da área podem não ser percebidos
Detecção de esforço ou obstáculo	Alteração de força, corrente ou movimento, conforme o automatizador	Que substitui os dispositivos externos recomendados	A reação pode acontecer somente depois do contato ou esforço
Fim de curso e encoder	Posição e movimento do portão, conforme o equipamento	Que identificam sozinhos um veículo no vão	O portão pode conhecer sua posição sem saber que há um obstáculo
Sinaleira e alerta sonoro	Avisam que haverá movimento	Que impedem fisicamente um acidente	Usuários podem não perceber ou não conseguir reagir a tempo
Controle de acesso	Autoriza e envia o comando de abertura	Que supervisiona toda a travessia e o fechamento	A liberação correta pode ser seguida por movimento inseguro

A própria PPA descreve a fotocélula como um dispositivo que detecta obstáculos e envia sinal ao automatizador para interromper e reverter o fechamento. Já o laço indutivo é apresentado como uma antena embutida no piso para detectar a presença de um veículo pela massa metálica. Referência: fotocélula PPA · Referência: laço indutivo PPA.

Essa diferença explica por que um componente não deve ser automaticamente tratado como substituto do outro.

A fotocélula protege apenas a linha que consegue enxergar

A fotocélula trabalha com um transmissor e um receptor. Quando algo interrompe o feixe, a central recebe uma mudança de estado e deve reagir conforme a instalação e a programação.

O problema é que o feixe representa uma linha, não todo o volume da passagem. Sua altura e posição precisam considerar os veículos e os riscos daquela garagem.

Algumas situações que merecem teste:

Carros baixos ou com partes que não cruzam o feixe na posição esperada.
Veículos longos, carretinhas e suportes traseiros.
Motos passando fora do centro.
Dois veículos muito próximos.
Folhas, sujeira, desalinhamento ou danos no equipamento.
Reflexo, interferência e cabeamento inadequado, conforme o modelo utilizado.

Manuais de fabricantes orientam testar se a fotocélula muda de estado e se a automação responde corretamente ao obstáculo. Também deixam claro que o funcionamento deve ser verificado após instalação e durante a manutenção. Referência: instruções de segurança e instalação da Nice.

Uma fotocélula instalada não comprova que toda a passagem está protegida. O que importa é a cobertura real da zona de risco e a reação do conjunto.

O laço indutivo detecta presença metálica em uma área do piso

O laço indutivo funciona como uma antena instalada sob o pavimento. A passagem ou permanência de uma massa metálica altera o campo e permite que a central detecte o veículo.

Ele pode ser usado para presença, retenção de abertura, acionamento ou outras lógicas compatíveis com a central. A função exata precisa ser confirmada no projeto.

Sua eficiência depende de fatores como:

Geometria e instalação do laço.
Regulagem de sensibilidade.
Posição em que o veículo passa ou para.
Tamanho e massa metálica do veículo.
Integridade do cabo e do piso.
Interferência entre laços próximos.
Configuração da central detectora.

Modelos de central permitem ajustes de frequência e sensibilidade e podem monitorar falhas no laço, mas esses recursos variam. Referência: Central Laço Indutivo PPA · Manual técnico CX-4001.

O teste não deve usar apenas um automóvel. Motos, veículos pequenos e trajetórias laterais precisam fazer parte da validação, porque podem interagir de maneira diferente com a área de detecção.

Por que um único sensor pode deixar pontos cegos?

Considere um carro longo atravessando um portão. A frente do veículo já passou pela fotocélula, mas a traseira continua dentro da área de movimento. Se não houver outro sinal confiável de presença, a central pode interpretar que o caminho foi liberado.

Outro exemplo é uma moto que contorna a área mais sensível do laço ou passa abaixo, acima ou ao lado da linha efetivamente protegida pela fotocélula. O dispositivo pode estar funcionando conforme sua natureza e, mesmo assim, não perceber aquele cenário específico.

Referências internacionais de segurança para portões automatizados tratam a proteção contra aprisionamento como uma combinação de meios adequados para cada zona de risco. A UL 325, aplicável nos Estados Unidos e no Canadá, é uma referência técnica útil ao exigir proteção independente em zonas de aprisionamento. Isso não deve ser apresentado como obrigação jurídica automática para condomínios brasileiros, mas reforça um princípio importante: uma única forma de detecção pode não cobrir todas as falhas possíveis. Referência: UL Solutions.

O número, o tipo e a posição dos dispositivos devem seguir a avaliação de risco, os manuais dos equipamentos e o projeto do profissional responsável.

O risco muda conforme o tipo de portão

Portão deslizante

A folha se movimenta lateralmente. Além do risco de atingir um veículo no vão, há pontos de esmagamento entre a folha móvel e estruturas fixas, pilares ou cercamentos.

O projeto precisa considerar toda a trajetória da folha, não apenas a abertura por onde o carro passa. Desalinhamento, trilho obstruído, roldanas desgastadas e esforço mecânico também podem alterar o movimento.

Portão basculante

A folha se desloca verticalmente e ocupa espaço sobre a passagem. O veículo pode permanecer abaixo dela enquanto entra ou sai.

A altura do veículo, a posição da fotocélula e a área coberta pelos sensores precisam ser compatíveis. Alterações em contrapesos, cabos, braços ou mecanismos exigem atenção técnica imediata.

Cancela

A haste costuma abrir e fechar mais rapidamente do que uma folha de garagem. Isso ajuda no controle de uma passagem por vez, mas reduz o tempo de reação quando a detecção falha.

O sistema precisa considerar veículos parados sob a haste, carros longos, motos e a possibilidade de um segundo veículo avançar junto. Alguns modelos combinam encoder, reversão e acessórios como fotocélula e laço indutivo; a presença desses recursos e sua configuração devem ser confirmadas no equipamento instalado. Exemplo técnico: Cancela K10 PPA.

Aumentar o tempo de fechamento resolve?

Não sozinho.

Um intervalo maior pode dar mais tempo para o veículo atravessar, mas cria apenas uma margem temporal. Ele não confirma se a passagem terminou. Se um carro parar, se uma moto demorar ou se dois veículos entrarem em sequência, o temporizador ainda pode chegar ao fim com alguém na zona de movimento.

Um intervalo curto demais aumenta a pressão sobre o motorista e pode fazer o portão iniciar o fechamento antes da conclusão da travessia. Um intervalo excessivamente longo, por outro lado, pode manter a entrada aberta além do necessário e facilitar passagens não autorizadas.

A configuração deve equilibrar segurança e operação, mas o fechamento precisa considerar sinais confiáveis da passagem, conforme os recursos disponíveis e as instruções do fabricante.

Temporizador conta segundos. Sensor verifica o que está acontecendo na passagem.
Ponto-chave

Perigos e o que não te contam

O sensor pode estar energizado e não estar protegendo: desalinhamento, posição ruim ou configuração incorreta podem deixar o dispositivo aparentemente normal.
Limpar a lente não substitui teste funcional: é preciso verificar se a interrupção produz a resposta esperada no portão.
Abertura manual pode alterar a condição do sistema: depois de falta de energia, destravamento ou manutenção, o comportamento deve ser conferido conforme o manual.
Velocidade maior exige mais controle, não menos: um portão rápido reduz a espera, mas também diminui o tempo disponível para reagir a uma falha.
Detecção por esforço pode ocorrer após o contato: não se deve presumir que a reversão por obstáculo evita todo impacto.
O portão pode funcionar bem com carros e falhar com motos: trajetórias e massas metálicas diferentes precisam ser testadas.
Um reparo pontual pode mudar o conjunto: troca de central, motor, sensor ou programação deve ser seguida por validação completa das proteções.

Sensor de segurança sem teste periódico vira uma proteção presumida.
Ponto-chave

Como testar a proteção sem esperar por um acidente

Os testes devem ser planejados e acompanhados pelo responsável técnico, usando procedimentos seguros e sem colocar pessoas na trajetória do portão.

Situação de teste	O que observar	Resultado esperado
Interrupção da fotocélula durante o fechamento	Movimento e resposta da central	Reação prevista no manual, sem continuidade perigosa
Veículo parado na área do laço	Estado da detecção e comando de fechamento	Presença reconhecida conforme a lógica projetada
Moto no centro e nas laterais da faixa	Sensibilidade e cobertura	Detecção nas trajetórias autorizadas
Carro longo ou com suporte traseiro	Cobertura durante toda a passagem	Nenhuma parte exposta ao movimento inseguro
Dois veículos próximos	Sequência de presença e fechamento	Comportamento definido sem atingir o segundo veículo
Falha ou desconexão de sensor	Diagnóstico e reação da central	Condição segura e falha identificável, quando suportado
Retorno após falta de energia	Posição, limites e resposta dos sensores	Operação conferida antes da liberação ao uso
Comando manual da portaria	Supervisão da passagem	Fechamento somente conforme procedimento seguro

Os resultados aceitáveis dependem do equipamento e do projeto. O condomínio deve guardar registros de datas, falhas encontradas, correções e novos testes realizados.

Quando o condomínio deve interromper o uso?

A passagem deve ser isolada e avaliada por profissional qualificado quando houver, entre outros sinais:

Fechamento sobre veículo, pessoa ou objeto.
Movimento inesperado ou sem comando reconhecido.
Fotocélula sem reação durante teste autorizado.
Laço que deixa de detectar veículos previstos no projeto.
Ruídos, solavancos, desalinhamento ou mudança na velocidade.
Cabos, suportes, trilhos, braços ou partes estruturais danificados.
Falha que desaparece ao reiniciar, mas não teve causa identificada.
Alteração recente seguida de comportamento diferente.

Não é seguro manter a garagem operando apenas porque o problema acontece “de vez em quando”. Falhas intermitentes também precisam ser diagnosticadas.

O usuário não deve improvisar pontes elétricas, desativar dispositivos ou alterar forças e tempos sem orientação técnica. Manuais de fabricantes recomendam manutenção periódica e testes dos dispositivos de proteção; alguns sugerem intervalos mínimos, mas a periodicidade correta depende do sistema instalado, da intensidade de uso e das condições do local. Referência: instruções de uso e manutenção da Nice.

Checklist para reduzir o risco de fechamento sobre veículos

Projeto e instalação

[ ] Identificar todas as zonas de movimento e aprisionamento.
[ ] Confirmar os dispositivos compatíveis com o automatizador.
[ ] Avaliar carros, motos, veículos longos e trajetórias laterais.
[ ] Verificar altura, posição e cobertura das fotocélulas.
[ ] Validar geometria, sensibilidade e função dos laços indutivos.
[ ] Definir uma lógica segura para fechamento automático e manual.

Operação

[ ] Orientar portaria e moradores sobre o funcionamento esperado.
[ ] Registrar acidentes, quase acidentes e falhas intermitentes.
[ ] Não usar o fechamento como forma de impedir uma carona já em andamento.
[ ] Isolar a passagem quando uma proteção não responder.
[ ] Definir contingência segura durante manutenção ou falta de energia.

Manutenção e testes

[ ] Testar sensores conforme procedimento do fabricante.
[ ] Incluir carros, motos e situações de parada nos testes.
[ ] Conferir o sistema depois de qualquer alteração ou reparo.
[ ] Limpar e inspecionar os dispositivos sem modificar sua posição.
[ ] Documentar o resultado e a correção das falhas.
[ ] Manter uma periodicidade definida pelo responsável técnico.

Decisão em 30 segundos

Proteção necessária: sensores compatíveis e posicionados para acompanhar a presença do veículo durante toda a área de risco, combinados com uma automação configurada e mantida corretamente.

Erro mais perigoso: acreditar que o acesso autorizado, uma fotocélula isolada ou um tempo longo de fechamento garantem, sozinhos, uma travessia segura.

Próximo passo: pedir ao responsável técnico uma demonstração documentada com carros, motos, veículos parados e falhas simuladas de forma segura.
